F-Plan Konfiguration

Ein Feuerwehrplan (kurz: F-Plan) ist ein speziell angefertigter Übersichtsplan eines Gebäudes oder eines Betriebsgeländes, der im Brandfall oder bei anderen Gefahrenlagen den Einsatzkräften eine schnelle Orientierung ermöglicht. Er enthält alle sicherheitsrelevanten Informationen, die für die Feuerwehr und andere Rettungskräfte im Notfall entscheidend sind.

Der F-Plan wird von Unternehmen, öffentlichen Einrichtungen oder Betreibern von Sonderbauten erstellt und dient dazu, Menschenleben zu schützen, Sachwerte zu erhalten und den Einsatzkräften einen effektiven und sicheren Einsatz zu ermöglichen.

Typische Inhalte eines F-Plans sind

Übersicht über das Gebäude oder Gelände (Grundrisse, Lagepläne)
Standorte von Feuerlöschern, Wandhydranten, Brandmeldern und Notausgängen
Kennzeichnung von Gefahrenschwerpunkten (z. B. Lagerorte von Gefahrstoffen, elektrische Anlagen)
Flucht- und Rettungswege
Hinweise zu besonderen Gefahren und baulichen Besonderheiten
Anfahrtswege und Zugangsmöglichkeiten für die Feuerwehr
Kommunikationswege und Kontaktdaten der verantwortlichen Personen oder der zuständigen Wache

Wofür wird ein F-Plan genutzt?

Zur schnellen Orientierung der Einsatzkräfte im Notfall
Als Arbeitsgrundlage für die Einsatzleitung und die taktische Planung
Zur Unterstützung bei der Evakuierung von Personen
Für regelmäßige Übungen und Begehungen durch die Feuerwehr
Als Nachweis gegenüber Behörden und Versicherungen, dass alle relevanten Sicherheitsinformationen dokumentiert und aktuell gehalten werden

Ein gut gepflegter und aktueller F-Plan ist ein zentrales Element des betrieblichen Brandschutzes und trägt maßgeblich zur Sicherheit von Menschen und Sachwerten bei.

Inhalt und Zweck

Der F-Plan enthält wichtige Informationen für die Einsatzkräfte:

Standorte von Feuerlöschern, Feuermeldern und Notausgängen.
Anweisungen zur Evakuierung.
Kommunikationsverfahren und Kontaktdaten der zuständigen Wache.

Dieser Plan ermöglicht eine effektive Reaktion auf Notfälle und unterstützt die Feuerwehr bei der sicheren und zügigen Durchführung von Rettungs- und Löscheinsätzen.

Verwendung im Einsatzfall

Der F-Plan wird in der Regel in der Feuerwehreinsatzzentrale oder direkt im Einsatzfahrzeug mitgeführt. Dies gewährleistet, dass die Feuerwehr im Notfall schnell auf alle relevanten Informationen zugreifen kann, um den Einsatz effizient zu steuern.

Konfiguration der F-Plan-Symbole

Ein F-Plan (Feuerwehrplan) kann für jedes Objekt in den Stammdaten individuell konfiguriert werden. Hierbei legen Sie insbesondere fest, wie die Symbole oder Grafiken auf dem Plan angeordnet werden.

Symbole und ihre Platzierung

Sie haben die Möglichkeit, Symbole entweder statisch oder dynamisch zu platzieren.

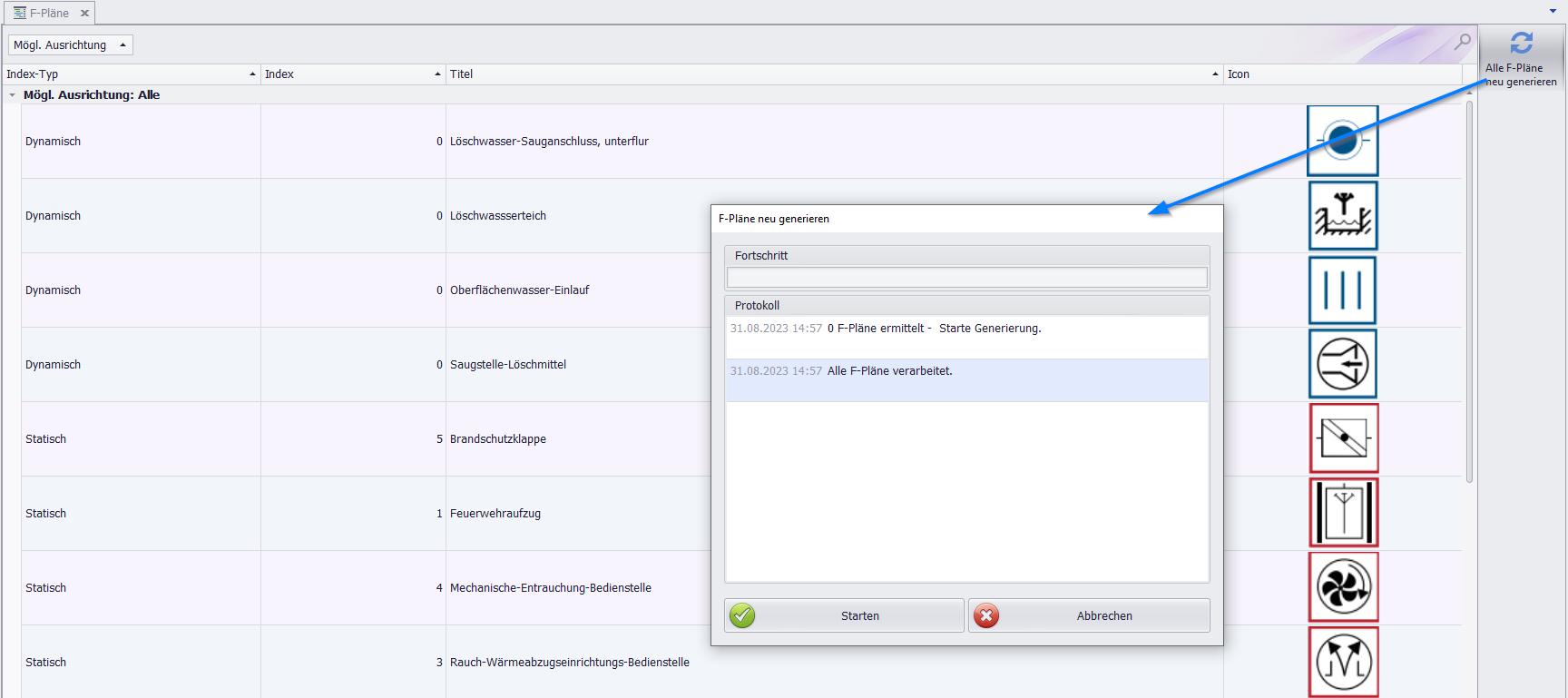

In der gezeigten Tabelle werden alle verfügbaren Symbole für F-Pläne mit folgenden Eigenschaften dargestellt:

Index-Typ: Gibt an, ob das Symbol dynamisch oder statisch platziert wird.
Index: Bestimmt die Reihenfolge der Darstellung auf dem Plan (bei statischen Symbolen relevant).
Titel: Bezeichnung des Symbols, z. B. „Löschwasser-Sauganschluss, unterflur“ oder „Feuerwehraufzug“.
Icon: Das zugehörige grafische Symbol, das auf dem F-Plan erscheint.

Statische Symbole:
Werden immer an einer festen, vordefinierten Position auf dem Plan platziert. *Die Position bleibt unabhängig von der Situation oder dem Objekt immer gleich.
Besonders geeignet für sicherheitsrelevante Einrichtungen wie Brandschutzklappen, Feuerwehraufzüge oder Entrauchungsanlagen.
Der Index legt die Reihenfolge fest, in der die Symbole auf dem Plan erscheinen.
Im Screenshot sind statische Symbole farblich hervorgehoben (z. B. mit einem Rahmen).
Dynamische Symbole:
Werden je nach Objekt, Situation oder Einsatzfall flexibel auf dem Plan angeordnet.
Die Platzierung erfolgt automatisch anhand der aktuellen Gegebenheiten.
Typische Beispiele sind Wasserentnahmestellen oder Gefahrenschwerpunkte, die sich je nach Objekt unterscheiden können.

Hinweis: Die Unterscheidung zwischen statisch und dynamisch ist wichtig, um im Einsatzfall eine schnelle Orientierung zu gewährleisten und sicherzustellen, dass kritische Informationen immer an der erwarteten Stelle zu finden sind.

Die Icons sind genormt und entsprechen den Vorgaben für Feuerwehrpläne, damit sie von allen Einsatzkräften eindeutig erkannt werden.

F-Plan neu generieren

Wenn die Symbole für denF-Plan aktualisieren, aber ihre grundlegende Bedeutung bleibehalten möchten, können Sie die Funktion Neu genereieren nutzen, um alle vorhandenen Pläne automatisch anzupassen.

Beschreibung und Hinweise zum Dialog „Alle F-Pläne neu generieren“:

Über die Schaltfläche „Alle F-Pläne neu generieren“ (oben rechts) wird der Dialog geöffnet, in dem Sie den Aktualisierungsprozess starten können.
Im Dialog sehen Sie den Fortschrittsbalken und ein Protokoll, das alle Schritte dokumentiert (z. B. wie viele Pläne gefunden und verarbeitet wurden).
Mit „Starten“ wird die automatische Aktualisierung aller F-Pläne im System ausgelöst. Der Prozess läuft durch und meldet nach Abschluss, dass alle Pläne verarbeitet wurden.
Mit „Abbrechen“ können Sie den Vorgang jederzeit stoppen.

Dieser automatisierte Prozess erspart Ihnen die manuelle Bearbeitung jedes einzelnen Plans und stellt sicher, dass alle Pläne im System auf dem neuesten Stand sind.

F-Plan Icon entfernen

Um ein Icon zu Entfernen, können Sie im Dialog „F-Plan Icons entfernen“ verschiedene Aktionen auswählen und diese über den Button Übernehmen ausführen.

Auswahl der Aktionen

FAQ – Häufig gestellte Fragen

Frage: Was passiert, wenn ich ein Icon unwiderruflich entferne?

Antwort: Das Icon steht für keine zukünftige Verwendung mehr zur Verfügung und kann nicht wiederhergestellt werden.

Frage: Kann ich die Platzierung der Symbole nachträglich ändern?

Antwort: Ja, sowohl statische als auch dynamische Symbole können im Bearbeitungsmodus angepasst werden.

Frage: Was ist der Unterschied zwischen statischen und dynamischen Symbolen?

Antwort: Statische Symbole behalten immer ihre Position, dynamische werden je nach Situation platziert.

Was wäre wenn…

…ein Symbol versehentlich gelöscht wurde?

Ein unwiderruflich gelöschtes Icon kann nicht wiederhergestellt werden. Prüfen Sie vor dem Löschen sorgfältig die Auswahl.

…die Funktion „Neu generieren“ nicht alle Pläne aktualisiert?

Prüfen Sie, ob alle Pläne und Symbole korrekt im System hinterlegt sind und ob Sie ausreichende Rechte besitzen.

…ein Symbol nicht mehr auswählbar ist?

Es wurde vermutlich die Option „Zukünftige Verwendung untersagen“ gewählt. Das Icon kann dann nicht mehr neuen Plänen zugeordnet werden.

Best Practice

Prüfen Sie vor dem Löschen von Icons immer, ob diese noch in Verwendung sind.
Nutzen Sie die Funktion „Neu generieren“, um Änderungen an Symbolen effizient auf alle Pläne zu übertragen.
Dokumentieren Sie Anpassungen an Symbolen und Plänen, um Nachvollziehbarkeit zu gewährleisten.

Die größten Fehler und wie man sie vermeidet

Unwiderrufliches Löschen von Icons: Vor dem Entfernen immer prüfen, ob das Icon noch benötigt wird.

Falsche Platzierung von Symbolen: Nutzen Sie die Vorschau und testen Sie die Pläne, bevor sie in den Einsatz gehen.

Nicht aktualisierte Pläne nach Symboländerung: Nach Änderungen immer die Funktion „Neu generieren“ verwenden.

Sie können eine der folgenden Aktionen oder eine Kombination davon auswählen:

Beschreibung und Auswirkungen der Checkboxen im Dialog „F-Plan-Icons entfernen“:

Im gezeigten Dialog können Sie gezielt festlegen, wie mit einem ausgewählten Icon verfahren werden soll. Die Checkboxen haben folgende Auswirkungen:

Icons unwiderruflich entfernen:
- Das Icon wird vollständig und endgültig aus dem System gelöscht.
- Es steht für keine zukünftige Verwendung mehr zur Verfügung und kann nicht wiederhergestellt werden.
- Achtung: Auch bestehende Verweise in F-Plänen werden entfernt, das Icon verschwindet aus allen Plänen.
Verweise aus allen F-Plänen entfernen:
- Das Icon bleibt in der Symbol-Liste erhalten, wird aber aus allen bestehenden F-Plänen entfernt.
- Es kann weiterhin für neue F-Pläne verwendet werden, ist aber in bisherigen Plänen nicht mehr sichtbar.

Zukünftige Verwendung untersagen:
- Das Icon bleibt in allen bisherigen F-Plänen erhalten und wird nicht gelöscht.
- Es kann jedoch nicht mehr für neue F-Plan-Einträge ausgewählt werden.
- Bestehende Verweise bleiben erhalten, aber das Icon steht für neue Pläne nicht mehr zur Verfügung.

Best Practice und Hinweise

Prüfen Sie vor dem Setzen der Checkboxen sorgfältig, welche Auswirkung die gewählte Aktion auf bestehende und zukünftige F-Pläne hat.
Unwiderrufliches Entfernen sollte nur gewählt werden, wenn das Icon wirklich nicht mehr benötigt wird.
Die Option „Zukünftige Verwendung untersagen“ ist sinnvoll, wenn ein Icon auslaufen, aber in alten Plänen erhalten bleiben soll.
Nach Änderungen empfiehlt sich eine Kontrolle der betroffenen F-Pläne.
