Diagramm mit statischer Serie

Dieses Dokument erklärt wie man einen Bericht erstellt, in welchem ein Diagrammelement an Daten gebunden ist, sodass ein bestimmter Teil seine eigene Datenquelle und andere Einstellungen hat. Um das Beispiel zu vereinfachen, erhalten beide Serien Ihre Daten von derselben Datenquelle. Natürlich können jedoch auch verschiedene Datenquellen für verschiedene Serien benutzt werden, wenn dies nötig ist.

Um ein Diagramm manuell zu erstellen, befolgen Sie die nach folgenden Schritte.

Schritt 1. → Erstellen Sie einen neuen Bericht.

Schritt 2. → Ziehen Sie das Diagramm von der Toolbox auf das Detailband des Berichts.

Schritt 3. → Beachten Sie, dass der Diagramm-Assistent möglicherweise geöffnet wird, nachdem Sie das Diagramm in die Toolbox gezogen haben, falls die Option Diagramm-Designer anzeigen, wenn ein neues Diagramm hinzugefügt wird aktiviert ist. Im vorliegenden Beispiel benötigen Sie den Assistenten nicht. Schließen Sie ihn daher einfach.

Schritt 4. → Um die Tabelle an eine Datenquelle zu binden, klicken Sie auf den Smart Tag. In der aufgerufenen Aktionenliste erweitern Sie das Dropdown-Menü Datenquellen und wählen Neue Datenquelle einfügen.

Der geöffnete Verbindungsassistent wird Sie durch den Prozess führen, eine Datenquelle dem Diagramm zuzuführen. Weitere Anweisungen zu den Schritten des Assistenten, finden Sie im Abschnitt Binden eines Berichts an Daten, da dieses derselbe Prozess ist. Beachten Sie, dass die Eigenschaften der Datenquelle des Berichts nach diese Schritten auf Keine gesetzt werden muss.

Schritt 5. Nachdem der Datensatz erstellt wurde, wird er der Datenquelle des Diagramms zugeordnet. Die Eigenschaft Datenmitglieder definiert, aus welcher Tabelle oder Ansicht des Datensatzes das Diagramm seine Daten beziehen soll. Auch die Eigenschaft Datenadapter wird automatisch definiert. Klicken Sie erneut auf den Smart Tag des Diagramms und wählen Sie dann Reihen … in der geöffneten Aktionenliste.

Schritt 6. → Erstellen Sie im geöffneten Dialog Reihen bearbeiten eine Serie mit den benötigten Ansichtstypen. Wechseln Sie anschließend zum Tab Eigenschaften auf der rechten Seite des Bearbeitungsfensters und ordnen Sie das existierende Datensatzobjekt der Eigenschaft Datenquelle der Serie zu. Ordnen Sie die benötigten Datenfelder den Eigenschaften Argumentdatenmitglieder sowie Wertdatenmitglieder zu, die die Koordinaten für Serienpunkte festlegen.

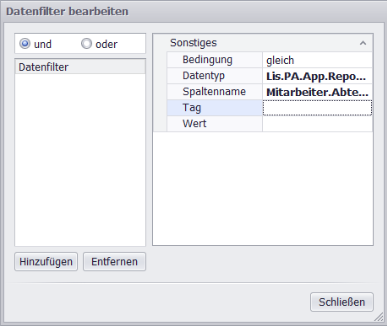

Zusätzlich können Sie die Seriendaten filtern. Klicken Sie dazu auf die drei Punkte für die Eigenschaften Datenfilter und erstellen im aufgerufenen Dialog, Filterkriterien oder passen Sie sie an.

Schließen Sie den Dialog um die Änderungen zu speichern. Zurück im Serien-Sammlungseditor, wählen Sie kopieren, um eine identische Serie zu erstellen, ändern jedoch die Ansicht zu Punkt.

Schritt 7. → Um die Darstellung Ihres Diagramms zu verbessern, können Sie folgende Anpassungen vornehmen:

• Entfernen Sie die Legende des Diagramms, da sie dieselben Daten für beide Serien anzeigt. Wählen Sie hierzu die Legende und setzen Sie die sichtbaren Eigenschaft im Eigenschaftengitter auf Nein.

• Die Punktlabel für Serie 1 sind überflüssig. Wählen Sie das Label und setzen die sichtbar Eigenschaft auf nein.

• Passen Sie die Darstellung der Markierungen der Serie 2 an (z. B. ersetzen Sie den StandardKreis mit einem umgedrehte Dreieck mit der Markierungsoption Punkt anzeigen in der Eigenschaft Art und setzen Sie die Größe auf 12.)

• Rotieren Sie die Beschriftungen der X-Achsen Label für bessere Leserlichkeit. Wählen Sie dazu das AchseX Element im Diagramm mit einem Mausklick und passen die Eigenschaften für die Label an (z. B. die Eigenschaft Winkel auf 20 und setzen die Eigenschaft Kantenglättung auf Ja um die Labels ordentlich aussehen zu lassen).

Wenn weitere Anpassungen am Diagramm erforderlich sind, können Sie diese entsprechend vornehmen.

In der Vorschau sehen Sie nun das fertig erstellte Diagramm.
